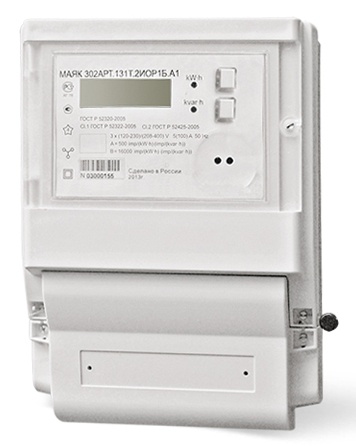

Артикул производителя: МАЯК 302АРТ
Сообщать
об изменениях
- Описание
- Характеристики
- Документация
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Счетчики предназначены для многотарифного учета активной и реактивной электрической энергии прямого и обратного направления в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц.
Счетчики могут использоваться автономно или в составе автоматизированных систем учета и контроля электрической энергии (АИИС КУЭ) с заранее установленной программой и возможностью установки (коррекции) соответствующего тарифного расписания.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА - Энергонезависимая память.
- Жидкокристаллический индикатор с подсветкой.
- Интерфейсы связи – оптопорт, RS-485, GSM, PLC, RF.
- Два импульсных (телеметрических) выхода.
- Встроенный микроконтроллер.
- В качестве датчиков тока используются шунты.
- Встроенный в счетчик блок питания обеспечивает работу счетчика при прерывании одной, двух фаз, фазы и «нуля» при четырехпроводной схеме подключения, и при прерывании одной фазы при трехпроводной схеме подключения.
- Две электронные пломбы.
- Функция управления нагрузкой (сигнал). В нескольких вариантах исполнения счетчика предусмотрено наличие встроенного реле для управления нагрузкой.
- Повышенная надежность от несанкционированного доступа (два уровня доступа; возможность фиксации даты и времени последнего отключения счетчика от сети питания, последнего включения счетчика, а также моментов вскрытия клеммной колодки и корпуса счетчика).
- Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
- Корпус – вариант исполнения счетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА
- Счетчики обеспечивают регистрацию, хранение и считывание по интерфейсу:
- значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 12 месяцев;
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам в течение 125 суток;
- значения учтенной активной и реактивной энергии прямого и обратного направления каждого получаса в течение 125 суток;
- журнал событий счетчика.
Счетчики формируют и ведут журнал событий, в котором фиксируются времена наступления и окончания событий:
- снятие и возобновление подачи напряжения;
- факт и причина срабатывания размыкателя нагрузки;
- факт включения нагрузки;
- факт перепрограммирования тарифного расписания;
- изменение значения максимальной мощности при ограничении энергопотребления;
- значение максимальной мощности при формировании команды на отключение;
- статусная информация о сбоях и ошибках в работе основных узлов счетчика;
- времени и даты открытия и закрытия клеммной крышки;
- времени и даты открытия и закрытия крышки счетчика;
- времени и даты до и после коррекции времени.
Управление нагрузкой счетчика производится с помощью сигнала, который срабатывает: - по внешней команде;
- по превышению заданных пределов параметров сети;
- по превышению ограничения энергопотребления;
- при попытке несанкционированного доступа.
- Время задержки на отключение нагрузки задается программным путем.
- Счетчики обеспечивают регистрацию значения мгновенной мощности нагрузки.
- Счетчики имеют возможность перепрограммирования через интерфейс связи скорости обмена, пароля, адреса.
Жидкокристаллический индикатор обеспечивает циклическое отображение следующей информации: - накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме;
- накопленной активной и реактивной энергии по модулю не зависимо от направления по тарифам и по сумме;
- даты и времени;
- действующего значения текущего напряжения по каждой из трех фаз;
- действующего значения текущего тока по каждой из трех фаз;
- частоты;
- текущей температуры (справочно);
- текущей активной мощности прямого и обратного направления по каждой из трех фаз и по сумме;
- текущей реактивной мощности прямого и обратного направления по каждой из трех фаз и по сумме;
- текущей полной мощности прямого и обратного направления по каждой из трех фаз и по сумме;
- косинус φ (справочно);
- тангенс φ (справочно);
- действующего тарифа;
- состояния встроенной батареи;
- состояния встроенных модемов;
- состояния реле управления нагрузкой.
Наименование параметров | Значение | Класс точности при измерении энергии прямого и обратного направления:
активной
реактивной |
1 или 0,5S
1
| Номинальное напряжение (Uном), В | 3х57,7/100 или
3х(120 – 230)/(208 –400) | Установленный рабочий диапазон напряжения, В | от 0,9 до 1,1 Uном | Расширенный рабочий диапазон напряжения, В | от 0,8 до 1,15 Uном | Предельный рабочий диапазон напряжения, В | от 0 до 1,15 Uном | Базовый (максимальный) ток для счетчиков непосредственного включения (Iб(Iмакс)), А
Номинальный (максимальный) ток для счетчиков, подключаемых через трансформатор (Iном (Iмакс)), А | 5 (100)
5 (10) | Номинальное значение частоты, Гц | 50 | Пределы допускаемой погрешности измерения фазных напряжений, % | ± 0,9 | Пределы допускаемой погрешности измерения фазных токов, %:
для счетчиков непосредственного включения: | | а) в диапазоне от Iб до Iмакс | ± 5 | б) в диапазоне от 0,01Iб до Iб | ± [ 5 + 0,2( Iб/Iх - 1)] | для счетчиков трансформаторного включения: | | а) в диапазоне от Iном до Iмакс | ± 2 | б) в диапазоне от 0,01Iном до Iном | ± [ 2 + 0,2( Iном/Iх - 1)] | Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц , % |
± 0,15 | Стартовый ток (чувствительность) при измерении активной (реактивной) энергии, А, не более:
Iб (Iмакс) = 5(100) А, класс точности 1/1
Iном (Iмакс) = 5(10) А, класс точности 0,5S/1 |
0,02 (0,02)
0,005 (0,01) | Постоянная счетчика при Iб (Iмакс)=5(100) А, имп/кВт×ч [(имп/квар·ч)]
в основном режиме (А)
в режиме поверки (В) Постоянная счетчика при Iном(Iмакс)=5(10) А, имп/кВт×ч [(имп/квар·ч)]
в основном режиме (А)
в режиме поверки (В) |
500
16000
5000
160000
| Потребляемая мощность, В·А (Вт), не более:
по цепи напряжения
по цепи тока |
9 (1,9)
0,1
| Скорость обмена информацией, бит/сек:
по оптическому порту
по порту RS-485 |
9600
1200, 2400, 4800, 9600, 19200, 38400
| Установленный диапазон рабочих температур, ˚С | от - 40 до + 60 | Количество тарифов | 8 | Точность хода часов внутреннего таймера лучше, с/сут | 0,4 | Срок сохранения информации при отключении питания, лет | 10 | Средняя наработка счетчика на отказ, ч, не менее | 220000 | Средний срок службы счетчика, лет, не менее | 30 | Масса, кг, не более | 1,4 | Габаритные размеры, мм, не более | 171х110х67 |
|
