Солнечные батареи Seraphim Blade для затеняемых мест установки
Февраль 2018
Компания Seraphim, уже известная многим своей линейкой солнечных батарей Eclipse, начала поставки батарей серии Blade. Отличительные особенности этих панелей – в особом способе соединения и размере ячеек батареи.

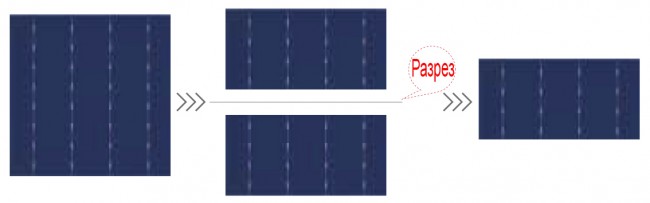

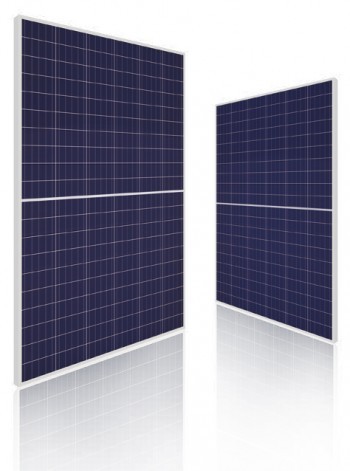

Батареи Seraphim Blade составлены из двух идентичных частей по 60 ячеек (разрезанных пополам стандартных фотоячеек 160х160). «Половинка» имеет напряжение стандартной батареи 60 ячеек, а ток уменьшен вдвое. «Половинки» соединяются параллельно и их токи складываются. При затенении падение мощности затрагивает только половину СБ. При этом, так как по цепи половины протекает уменьшенный вдвое ток, то и локальный саморазогрев ячеек HotSpot тоже меньше.

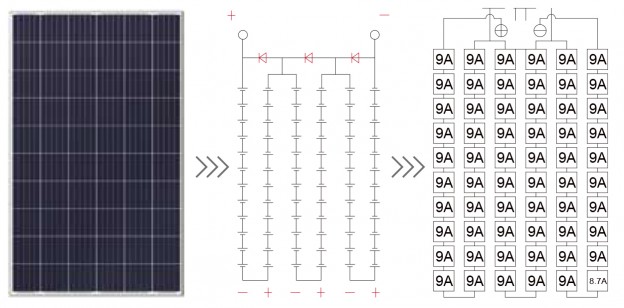

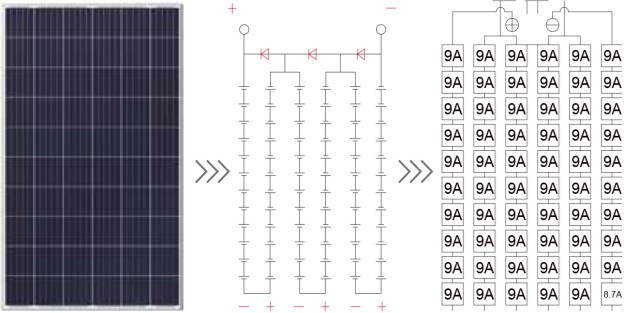

Исходные ячейки изготовлены из поликристаллического кремния, и имеют класс Grade A. В стандартной солнечной батарее используется 6 линий для электрического последовательного соединения ячеек:
При частичном затенении одной ячейки, общий ток максимальной мощности модуля – 8,7А, потери– 0,3А.
При таком способе электрического соединения частичное затенение даже одной ячейки вызывает падение производительности всей солнечной батареи, и повышенную деградацию элементов.

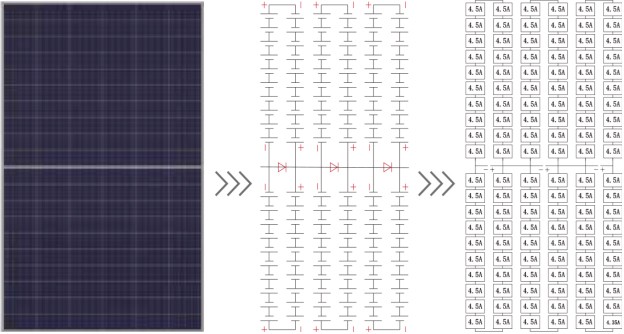

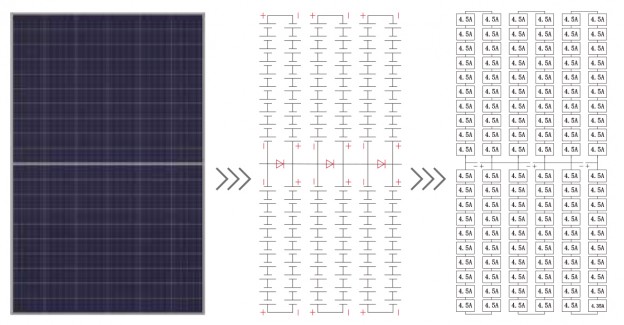

Подключения в солнечной батарее Seraphim Blade организованы по-другому. Батарея Blade состоит из двух, работающих параллельно, массивов ячеек.

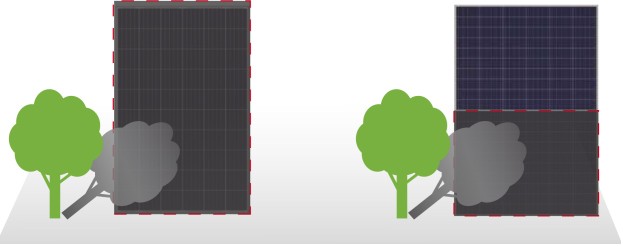

В той же ситуации частичного затенения одной ячейки, в батарее Blade ток максимальной мощности упадет только на 0,15 ампера, до 8,85 А. Таким образом падение производительности от затенения происходит только на одной половине солнечной батареи:
